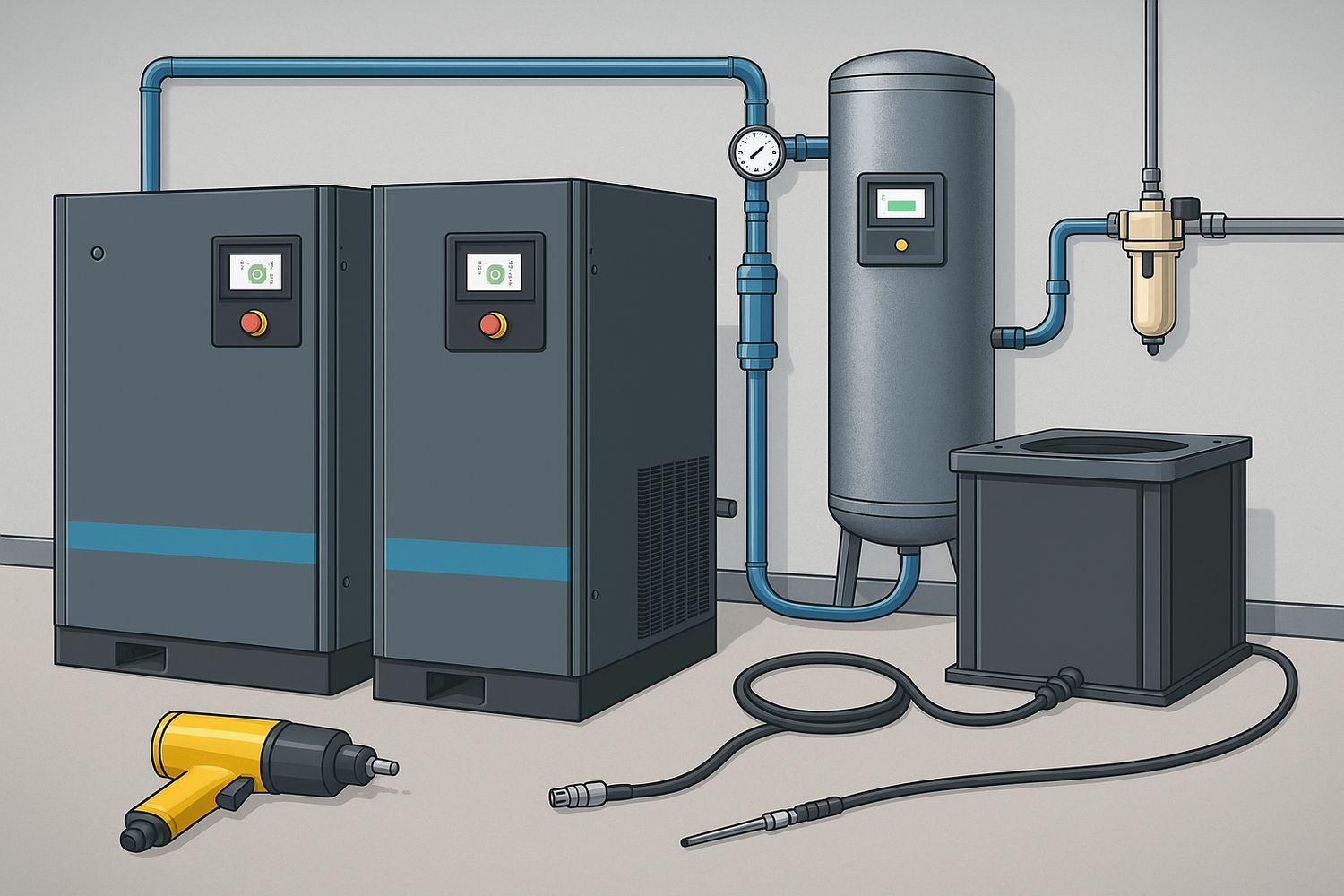

Schraubenkompressor G 7–8 FF TM auf Behälter

Die kompakte, vollautomatische Schraubenkompressoranlage ist intern komplett verrohrt und verdrahtet. Einstufig, öleingespritzt verdichtend, luftgekühlt und schallgedämpft – mit integriertem Kältetrockner. Kompressor und Trockner sind auf einem innenbeschichteten AD2000-Behälter aufgebaut.

Technische Daten:

• Volumenstrom am Austritt bei 7,5 bar: 17,7 l/s (1,06 m³/min)
• Motornennleistung: 7,5 kW
• Motornenndrehzahl: 2.944 min⁻¹
• Drucklufttemperatur nach Trockner: 25 °C
• Ölfüllmenge: 2,5 l | Restölgehalt: < 5 mg/m³
• Schalldruckpegel: 67 dB(A) in 1 m Abstand (ISO 2151)
• Betriebsüberdruck: 4–7,75 bar
• Kühllufttemperatur: 0–46 °C

Elektromotor:

• Drehstrommotor, Flanschbauweise, Schutzart IP55
• Isolationsklasse F, Fabrikat WEG
• Spannung/Frequenz: 400 V / 50 Hz
• Wirkungsgrad IE3: 90,1 %

Kältetrockner:

• Drucktaupunkt (20 °C, 100 % Rh): 5 °C
• Druckverlust: 0,21 bar
• Leistungsaufnahme: 0,27 kW
• Kühlluftmenge: 4,06 m³/min
• Kältemittel: R 513a, Menge: 0,35 kg

Abmessungen und Gewicht:

• Auf 200-l-Behälter: 1430 × 665 × 1260 mm | 225 kg
• Auf 500-l-Behälter: 1937 × 700 × 1500 mm | 250 kg

Anschlüsse:

• Druckluftanschluss: G 1/2
• Kondensat manuell: 4 mm | automatisch: 5,5 mm

Lieferumfang:

• Stahlgrundrahmen für fundamentlose Aufstellung
• Elastische Lagerung von Kompressor und Motor
• Keilriemenantrieb mit Spannvorrichtung
• Schallhaube mit abnehmbaren Seitenteilen
• Luftansaugfilter mit Be-/Entlastungsventil
• Temperaturgeregelter Ölkühlerventilator
• Öl-/Luftbehälter mit Sicherheitsventil, Ölfilter, Ölkühler und Abscheider
• Erstölfüllung enthalten
• Integrierter Trockner, Nachkühler, Wasserabscheider mit elektronischem Kondensatablass
• Schaltschrank IP54 mit Stern-Dreieckschalter und Motorschutzschalter
• Elektronikon Nano Steuerung inkl. SMARTLINK
• CE-Kennzeichnung und CE-Konformitätserklärung

Hinweis:
Jede Kompressoranlage wird im Werk geprüft und mit Zertifikat ausgeliefert. Für optimale Druckluftqualität empfehlen wir den zusätzlichen Einsatz eines Hochleistungsfilters.

Lieferzeit ca. 4 Wochen
